ACPR, ACPR-H (AV)

제원

• 너비: 185㎜ (7.28")
• 높이: 105㎜ (4.13")
• 길이: 280㎜ (11.02")
• 총중량: 5.80㎏ (12.79lbs)
• 충전량: 4.10㎏ (9.04lbs)
• 매설 방식: 수동, 기계식
• 탐지 정도: 저탐지 (LMC)
• 조작방지: 가능
• 폭발 방호: 가능
• 기능: 대차량 (Anti-Vehicle)
• 탄두: HE

설명

1. 프랑스의 ACPR 및 ACPR-H 지뢰는 고폭탄(HE-Blast) 방식의 저금속 압력식 AV 지뢰다.
2. 기계식 또는 수동으로 매설하도록 설계되었다.
   • 본 지뢰는 Matenin 기계식 매설 체계를 사용할 경우, 시간당 최대 500개의 속도로 매설이 가능하다.
     • 기계식 매설 체계 사용 시, 지뢰는 매설 시점에서만 작동 상태로 전환된다.
     • 지뢰는 모든 최신 프랑스 AV 지뢰에서 공통적으로 사용되는 둥근 사각형 형태를 가지고 있으며, 프랑스 표준 기계식 매설기와 호환이 가능하도록 설계되어 있다.
3. ACPR-H는 ACPR의 개량형으로, 외형상 유일한 차이는 한쪽 측면에 운반용 손잡이가 추가된 점이다.
4. 지뢰에는 작동 지연 장치가 내장되어, 작동을 지연시킬 수 있을 뿐만 아니라 신관을 무력화하여 재매설을 위한 회수 가능하다.
   • 이를 통해 최대 5회까지 재사용할 수 있다.
5. 작동 메커니즘은 수동/기계식으로 전환이 가능하며, ∠45˚로 작동 레버를 회전시키고 7㎜를 눌러야 한다.
   • 이러한 조작이 없으면, 지뢰의 원형 압력판과 그 아래의 신관 사이에는 기계식 차단 장치가 유지된다.
   • 또한 안전장치로서, 폭발 계통과 분리된 상태로 유지되던 Detonating relay booster는 작동 레서를 완전히 조작할 때에만 계통에 결합된다.
6. 지뢰 하부면에는 부비트랩용 보조 신관 장착구(Auxiliary fuze-well for Booby-traps, BTPs)가 내장된다.
7. 교보재로는 연막탄 기능이 있는 훈련용 지뢰, 불발탄 훈련용 지뢰, 재사용 가능한 플라스틱 또는 생분해성 지뢰가 제공된다.
8. 내부에는 TNT 4.1㎏이 충전되어 있으며, 압력에 의해 작동한다.
9. 저금속 설계로 대부분의 현장 조건에서는 금속 탐지기에 의한 탐지가 제한된다.
10. 폭약 장벽 돌파 체계(Explosive breaching system)의 폭풍압(Blast-overpressure)에도 견디도록 제작되었다.
11. 폭발 시 차량의 기동 불능화하며, 2차 파편이 150~225m 반경까지 비산한다.
12. 전통적인 압력 작동식 신관을 사용한다.
13. 일반적인 대전차 지뢰 운용 저라를 따르며, 접근 시 특별한 주의 절차는 요구되지 않는다.
14. pmulcahy.com에 따르면, 가격은 개당 $42 정도 한다고.

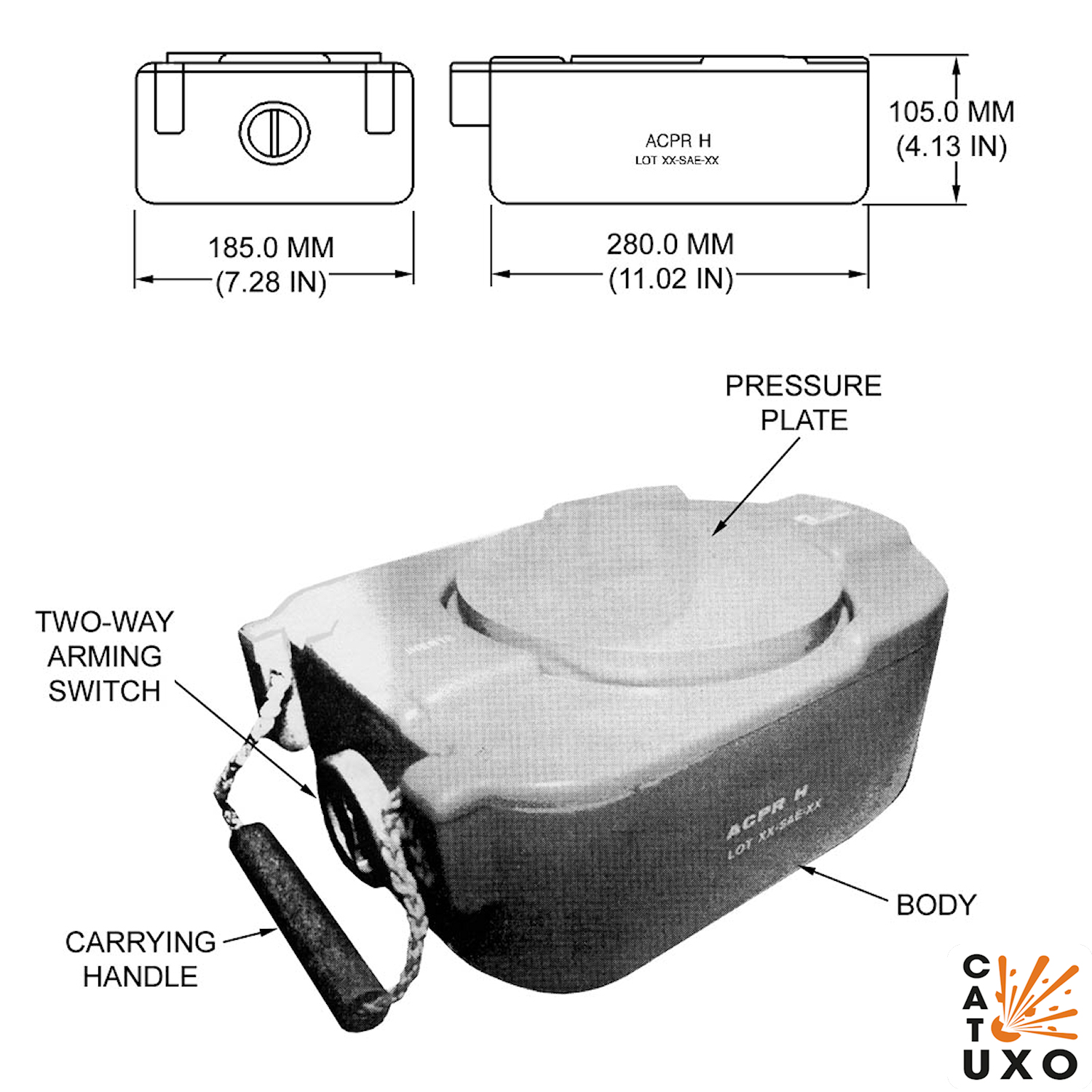

01

사진 출처: CAT-UXO
